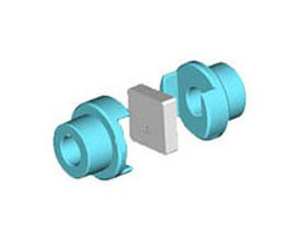

WH型-滑块联轴器(JB/ZQ 4384-97 代替JB/ZQ 4384-86原称KL)滑块联轴器与十字滑块联轴器结构相似，不同之处在于中间十字滑块为方形滑块，利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动，以实现两半联轴器联接，滑块联轴器许用补偿量：轴向△ x=1~2mm ， 径向△ y ≤ 0.2mm ，角向△α≤ 40 ′。
WH型-滑块连轴器 (JB/ZQ 4384-97 代替JB/ZQ 4384-86原称KL) 滑块连轴器与十字滑块联轴器结构相似，不同之处在于中间十字滑块为方形滑块，利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动，以实现两半联轴器联接。该联轴器噪声大，效率低，磨损快，一般尽量不选用，只有转速很低的场合，本标准所规定的滑块联轴器，适用于油泵装置或其它传递扭矩较小的场合，具有一定补偿两轴相对偏移量，减震和缓冲性能;其工作温度为-20~70°C。传递公称扭矩为16~500N.m。
WH型-滑块联轴器基本参数和主要尺寸：
型号 | 公称转矩Tn(N.m) | 许用转速[n]r/min | 轴孔直径 | 轴孔长度 | D | D1 | B1 | B2 | l | 转动惯量Kg.m2 | 质量kg | |
d1 d2 | Y | J1 | ||||||||||
L | ||||||||||||
mm | ||||||||||||
WH1 | 16 | 10000 | 10,11 12,14 | 25-32 | 22-27 | 40 | 30 | 52 | 13 | 5 | 0.0007 | 0.6 |
32-42 | 27-30 | |||||||||||
WH2 | 31.5 | 8200 | 12,12,16,(17),18 | 50 | 32 | 56 | 18 | 5 | 0.0038 | 1.5 | ||
WH3 | 63 | 7000 | 16,(17),18,20,22 | 42-52 | 30-38 | 70 | 40 | 60 | 18 | 5 | 0.0063 | 1.8 |
52-62 | 38-44 | |||||||||||
WH4 | 160 | 5700 | 20,22,24,25,28 | 80 | 50 | 64 | 18 | 8 | 0.013 | 2.5 | ||
WH5 | 280 | 4700 | 25,28,30,32,35 | 62-82 | 44-60 | 100 | 70 | 75 | 23 | 10 | 0.045 | 5.8 |
82-112 | 60-84 | |||||||||||
WH6 | 500 | 3800 | 30,32,35,38,40,42,45 | 120 | 80 | 90 | 33 | 15 | 0.12 | 9.5 | ||
WH7 | 900 | 3200 | 40,42,45,48,50,55 | 112 | 84 | 150 | 100 | 120 | 38 | 25 | 0.43 | 25 |
112-142 | 84-107 | |||||||||||
WH8 | 1800 | 2400 | 50,55,60,63,65,70 | 190 | 120 | 150 | 48 | 25 | 1.98 | 55 | ||
WH9 | 3550 | 1800 | 65,70,75,80,85 | 172-212 | 132-167 | 330 | 190 | 180 | 58 | 40 | 4.9 | 85 |
172-212 | 132-167 | |||||||||||
WH10 | 5000 | 1500 | 80,85,90,95,100 | 330 | 190 | 180 | 58 | 40 | 7.5 | 120 | ||
