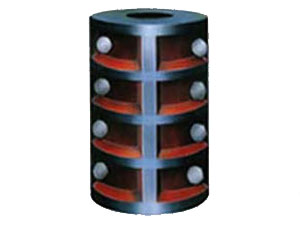

JQ型夹壳联轴器

JQ型夹壳联轴器工作原理　　JQ型夹壳联轴器在工作的时候主要是利用两个沿轴向剖分的夹壳，用螺栓夹紧以实现两轴联接，靠两半联轴器表面间的摩擦力传递转矩，利用平键作...

立即咨询全国热线：
15100766577

JQ型夹壳联轴器工作原理

　　JQ型夹壳联轴器在工作的时候主要是利用两个沿轴向剖分的夹壳，用螺栓夹紧以实现两轴联接，靠两半联轴器表面间的摩擦力传递转矩，利用平键作辅助联接。该产品用于反应器搅拌轴过长，分两段制造时两搅拌轴的联接，若立式减速机输出轴与反应器搅拌轴联接选用夹壳联轴器，需在定货时提出，以便对输出轴尺寸用非标要求。

　　JQ型夹壳联轴器优缺点

　　优点：1、由两个沿轴向剖开的夹壳组成，主要有单槽的和双槽的，带键槽的和无键槽的，有单一孔径和双孔径的单槽夹持型刚性联轴器紧套在轴上，提供大扭矩握力而不会损害轴面。2、双槽刚性联轴器则方便拆卸和维护，且不用移动其它的零件。3、双槽刚性联轴器的螺钉是正反装的，能保持动态平衡。4、原材料有铝、碳钢和不锈钢，多种型号和规格，也可以根据客户特别的要求定制一头公制另一头英制的双孔径联轴器。

　　缺点：1、两轴轴线对中精度低，结构和形状比较复杂，制造及平衡精度较低，只适用于低速和载荷平稳的场合。2、通常很大外缘的线速度不大于5m/s ，当线速度超过 5m/s 时需要进行平衡校验。3、装配和拆卸时轴不需轴向移动，所以装拆很方便，为了改善平衡状况，螺栓应正、倒相间安装。4、夹壳联轴器不具备轴向、径向和角向的补偿性能。

标定符号	孔径	Mmax	D	L	L1 (H8/j7)	L2	L0	n-d0	d1 (H11/h11)	d2 (H11)	a1 (H11)	b1	l1	l2	R	f	b	t	重量(kg)
JQ-25	25	90	95	110	20	45	58	4-12	32	20	5	4	35	60	0.2	0.4	8	28.3	4.47
JQ-30	30	90	102	130	20	55	64	4-14	38	25	5	4	45	70	0.2	0.4	8	33.3	4.47
JQ-35	35	236	118	162	20	71	80	6-14	43	30	5	4	55	85	0.4	0.6	10	38.3	7.60
JQ-40	40	236	118	162	20	71	80	6-14	48	35	5	6	55	85	0.4	0.6	12	43.3	7.60
JQ-45	45	530	135	190	24	83	94	6-14	57	37	6	5	70	100	0.4	0.6	14	48.8	10.85
JQ-50	50	530	135	190	24	83	94	6-14	62	42	6	5	70	100	0.4	0.6	14	53.8	10.85
JQ-55	55	530	135	190	24	83	94	6-14	67	47	6	5	70	100	0.6	1	16	59.3	10.85
JQ-60	60	1400	172	250	30	110	124	8-18	73	50	8	6	100	130	0.6	1	18	64.4	25.06
JQ-65	65	1400	172	250	30	110	124	8-18	78	55	8	6	100	130	0.6	1	18	69.4	25.06
JQ-70	70	1400	172	250	30	110	124	8-18	83	60	8	6	100	130	0.6	1	20	74.9	25.06
JQ-80	80	2650	185	280	38	131	138	8-18	94	7	10	8	110	145	0.6	1	22	85.4	30.16
JQ-85	85	2650	185	280	38	121	138	8-18	99	75	10	8	110	145	0.6	1	22	90.4	30.16
JQ-90	90	5200	230	330	38	146	164	8-23	105	80	10	8	140	170	0.6	1	25	95.4	56.38
JQ-95	95	5200	230	330	38	146	164	8-23	110	85	10	8	140	170	0.6	1	25	100.4	56.38
JQ-100	100	5200	230	330	38	146	164	8-23	115	90	10	8	140	170	0.6	1	28	106.4	56.38
JQ-105	105	5200	230	330	38	146	164	8-23	120	95	10	8	140	170	0.6	1	28	111.4	56.38
JQ-110	110	9000	260	390	46	172	190	8-23	125	100	12	10	160	200	0.6	1	28	116.4	90
JQ-115	115	9000	260	390	46	172	190	8-23	130	105	12	10	160	200	0.6	1	32	122.4	90
JQ-120	120	9000	260	390	46	172	190	8-23	135	110	12	10	160	200	0.6	1	32	127.4	90
JQ-125	125	15000	280	440	54	193	210	10-23	140	115	14	12	180	225	0.6	1	32	132.4	125
JQ-130	130	15000	280	440	54	193	210	10-23	146	118	14	12	180	225	0.6	1	32	137.4	125
JQ-140	140	15000	300	440	54	193	230	10-23	158	128	14	12	180	225	0.6	1	36	148.4	125
JQ-150	150	28000	340	500	64	218	260	10-33	170	134	16	14	200	255	0.6	1	36	158.4	215
JQ-160	160	28000	340	500	64	218	260	10-33	180	144	16	14	200	255	0.6	1	40	169.4	215
JQ-180	180	31000	380	560	72	244	300	10-33	200	162	18	16	240	285	1	1.5	45	190.4	350
JQ-200	200	33750	420	640	80	280	340	10-33	220	182	20	18	270	325	1	1.5	45	210.4	516
