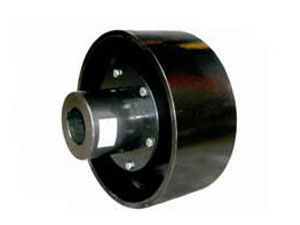

HLL型弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两联轴器。弹性元件(柱销)的材料一般选用尼龙6，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作可靠性极差，仅适用于要求很低的中速传动轴系，不适用于作可靠性要求较高的工况。
HLL型弹性柱销联轴器基本尺寸和参数：
型 号 | 公称转距 Tn N.m | 许用转速[n] r/min | 轴孔直径 | 轴孔长度 | D0 | D | B | 转动惯量 kg.㎡ | 质量 Kg |
d1,d2, dz | Y型J,J1,Z1型 | ||||||||
mm | L,L1 | ||||||||
HLL1 | 315 | 5600 | 20-35 | 38-82 | 200 | 120 | 85 | 218 | 11 |
HLL2 | 630 | 5000 | 30-48 | 60-112 | 200 | 160 | 85 | 2.45 | 14 |
HLL3 | 630 | 1900 | 30-48 | 60-112 | 315 | 160 | 132 | 13.08 | 25 |
HLL4 | 1250 | 1900 | 40-63 | 84-142 | 315 | 195 | 132 | 16.6 | 40 |
HLL5 | 1250 | 1400 | 40-63 | 84-142 | 400 | 195 | 168 | 49.2 | 59 |
HLL6 | 2000 | 1400 | 50-75 | 84-142 | 400 | 220 | 168 | 57.6 | 69 |
HLL7 | 2000 | 1120 | 50-75 | 84-142 | 500 | 220 | 210 | 127.4 | 91 |
HLL8 | 3150 | 1400 | 60-85 | 107-172 | 400 | 280 | 168 | 161.7 | 88 |
HLL9 | 3150 | 1120 | 60－85 | 107－172 | 500 | 280 | 210 | 129.2 | 113 |
HLL10 | 6300 | 1120 | 70－110 | 102－212 | 500 | 320 | 210 | 156 | 156 |
HLL11 | 6300 | 960 | 70－110 | 102－212 | 630 | 320 | 265 | 314 | 187 |
HLL12 | 10000 | 960 | 80－125 | 132－212 | 630 | 360 | 265 | 328 | 326 |
HLL13 | 16000 | 800 | 100－140 | 167－252 | 710 | 410 | 298 | 713 | 337 |
HLL14 | 25000 | 800 | 110－180 | 167－302 | 710 | 480 | 298 | 849 | 458 |
HLL15 | 25000 | 710 | 110－180 | 167－302 | 800 | 480 | 335 | 1231 | 504 |
