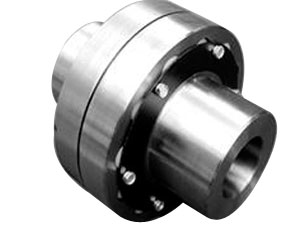

ZL型弹性柱销齿式联轴器

　弹性柱销齿式联轴器是由两个半联轴器、外挡板、外套及尼龙柱销等组成。在两个半联轴器凸缘的外缘及外套的内表面，制成相同的半圆形凹槽，柱销即嵌入半联轴器与外套凹槽组合构成的销孔中。主动端半联轴器通过柱销带动外套旋转，外套再通过柱销带动从动端半联轴器转动以完成扭矩的传递。

　　弹性柱销齿式联轴器主要特点：

　　弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接，该弹性柱销齿式联轴器具有以下特点：

　　(1)传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。

　　(2)与齿式联轴器相比，弹性柱销齿式联轴器的结构简单，组成零件较少，制造较方便，不用齿轮加工机床。

　　(3)维修方便，寿命较长，拆下档板即可更换尼龙柱销。

　　(4)尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。

　　(5)减振动能差，噪声较大。弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能，适用于中等和较大功率传动，不适用于对减振有一定要求和噪声需要严加控制的工作部位。
